Jak zrcadlit svůj design v Design Space

Upraveno: 6. listopadu 2023

Proč musím při řezání nažehlovacích materiálů zapnout Zrcadlo v Design Space?

Většina nažehlovacího materiálu je přilepena na lesklou, čirou, tepelně odolnou vložku, která chrání váš design během procesu přenosu tepla. Je nutné umístit materiálovou vložku stranou dolů, aby váš stroj mohl řezat váš návrh a nechat vložku neporušenou. Z tohoto důvodu musíš před střihem zrcadlit svůj návrh v Design Space.  V opačném případě se návrh zobrazí na základním materiálu pozpátku (což je důležité zejména v případě, že návrh obsahuje text).

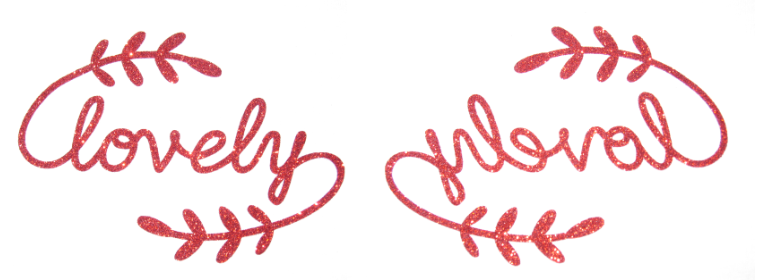

Vlevo: Dokončený projekt při správném zrcadlení.
Vpravo: Dokončený projekt, když zapomenete zrcadlit.



Jak zrcadlit v Design Space

Níže vyber platformu a podívej se na podrobné pokyny.

  1. Po dokončení přizpůsobení návrhu a jste připraveni k vyjmutí klikněte na tlačítko Vytvořit a pokračujte k náhledu projektu.

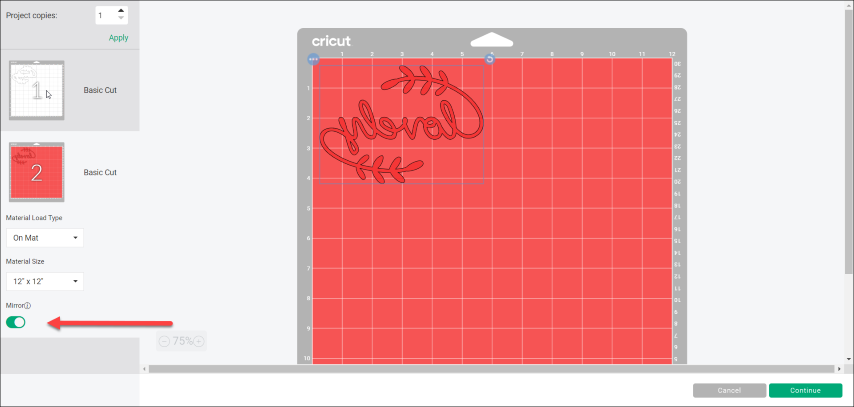

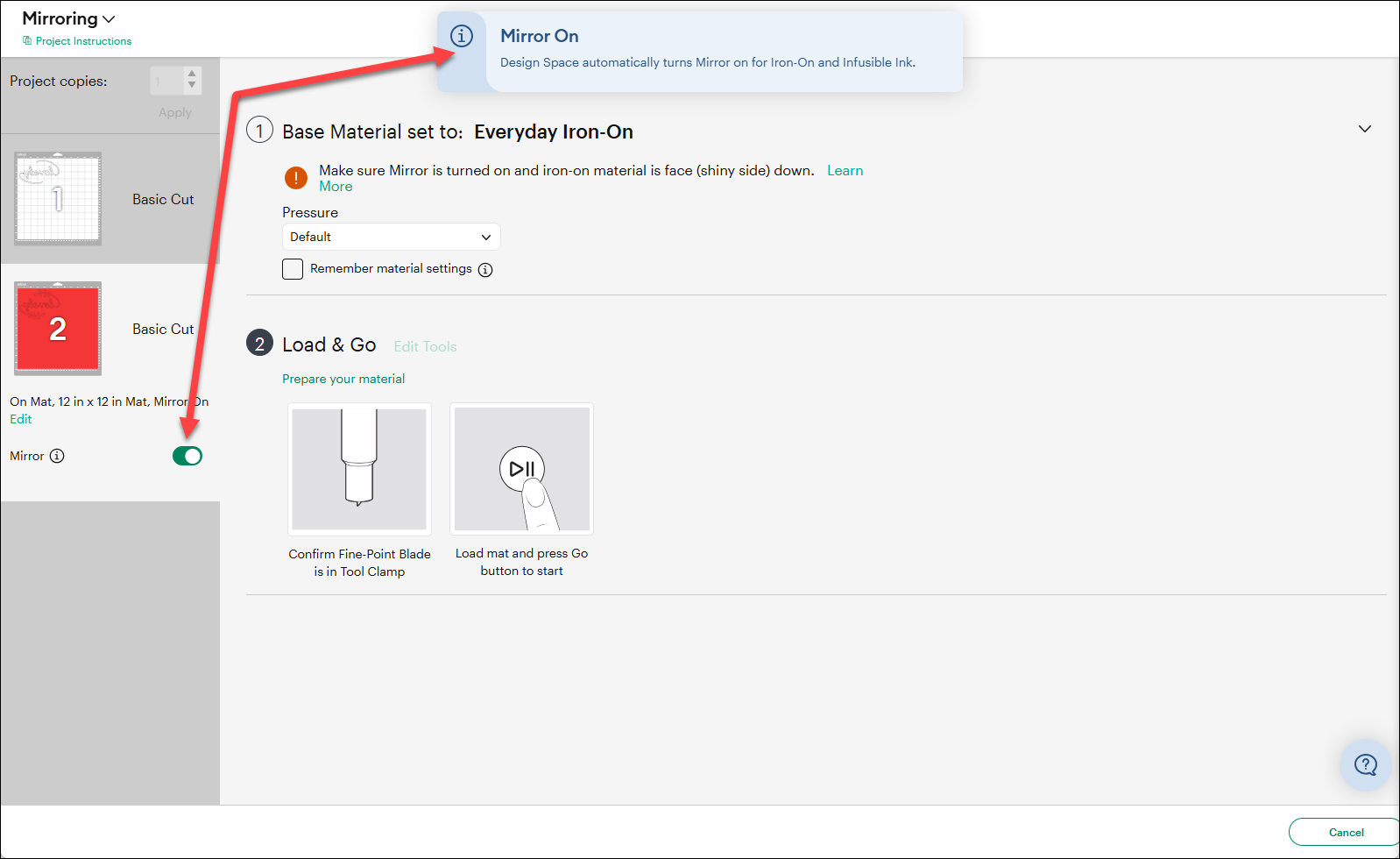

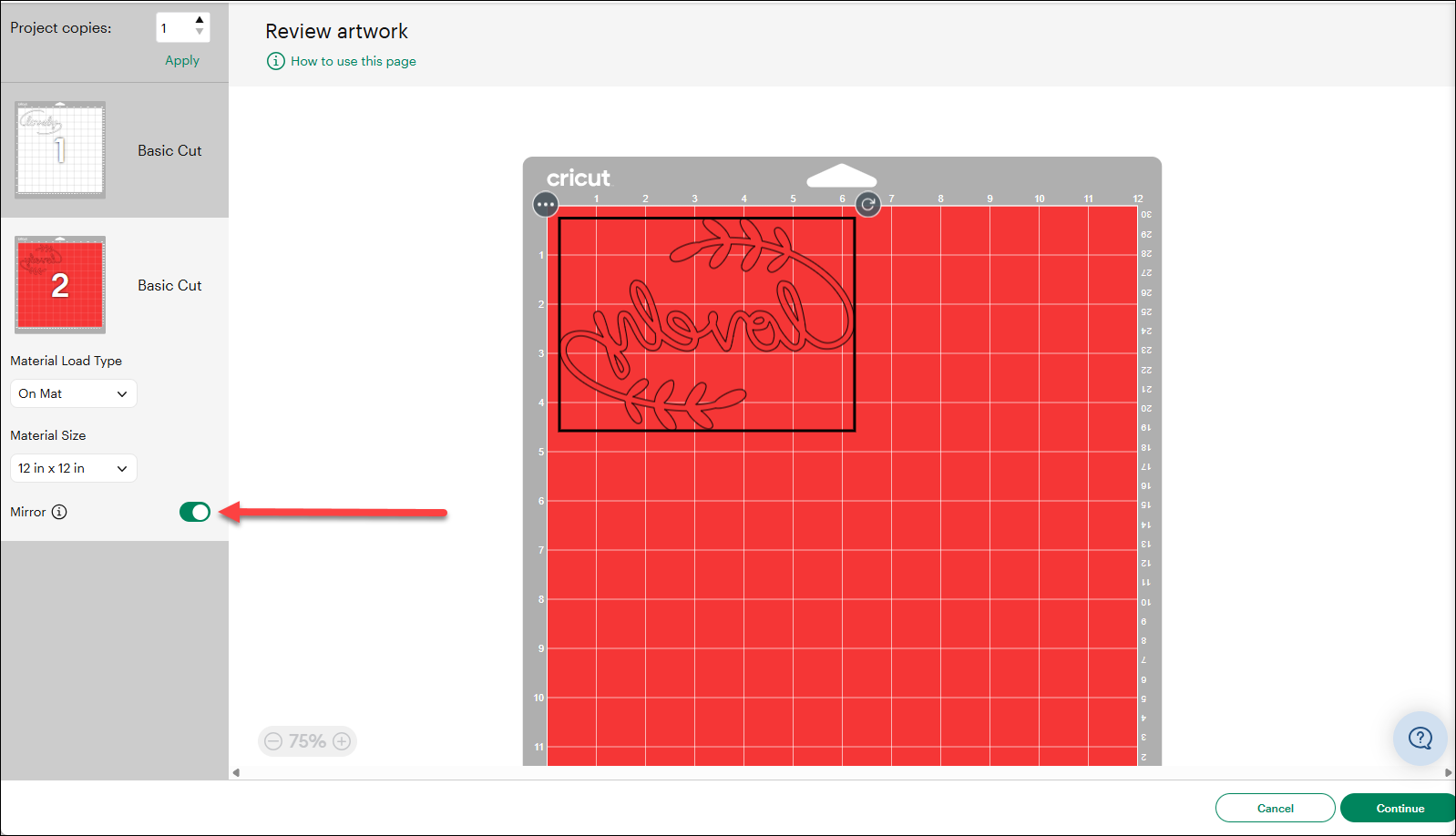

  2. U každé rohože s konstrukčními prvky určenými pro přenos tepla zapněte přepínač Zrcadlo.


  3. Vyber Pokračovat a dokonči řez.

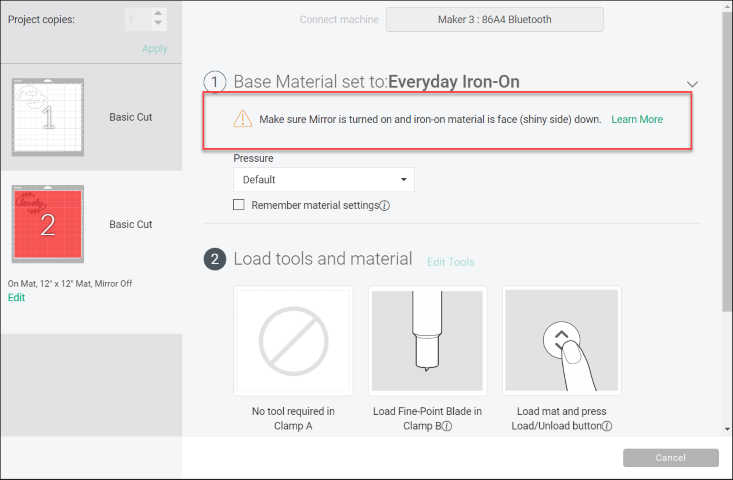

  4. Pokud zapomeneš zrcadlit, Design Space ti připomene, když si vybereš jakékoli nastavení materiálu pro přenos tepla.

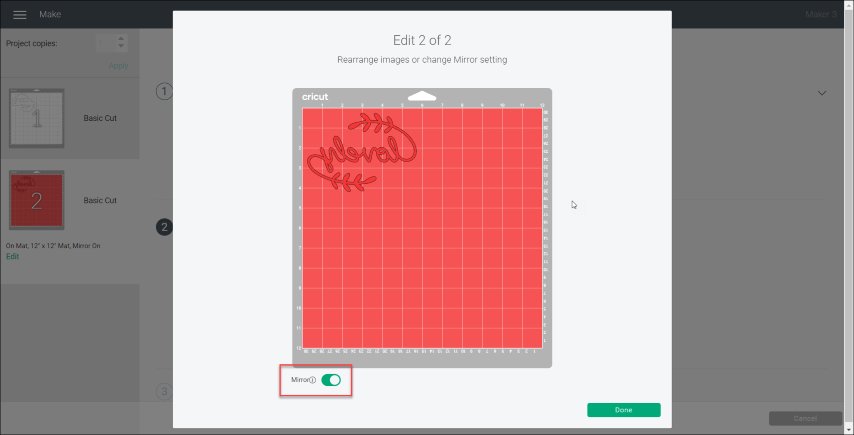

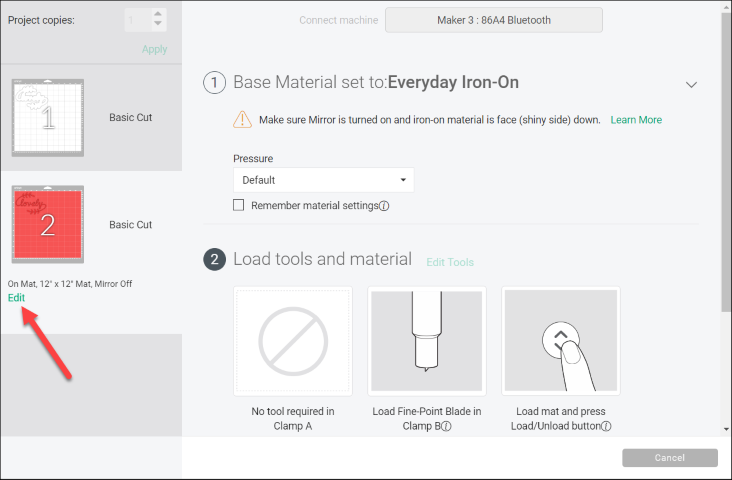

  5. Vyber Upravit, zapni Zrcadlo a vyber Hotovo. Podle potřeby opakujte pro každou podložku.



  6. Jsi připraven/a k vyřezání!
  1. Jakmile návrh dokončíte a budete připraveni řezat, vyberte možnost Vytvořit.

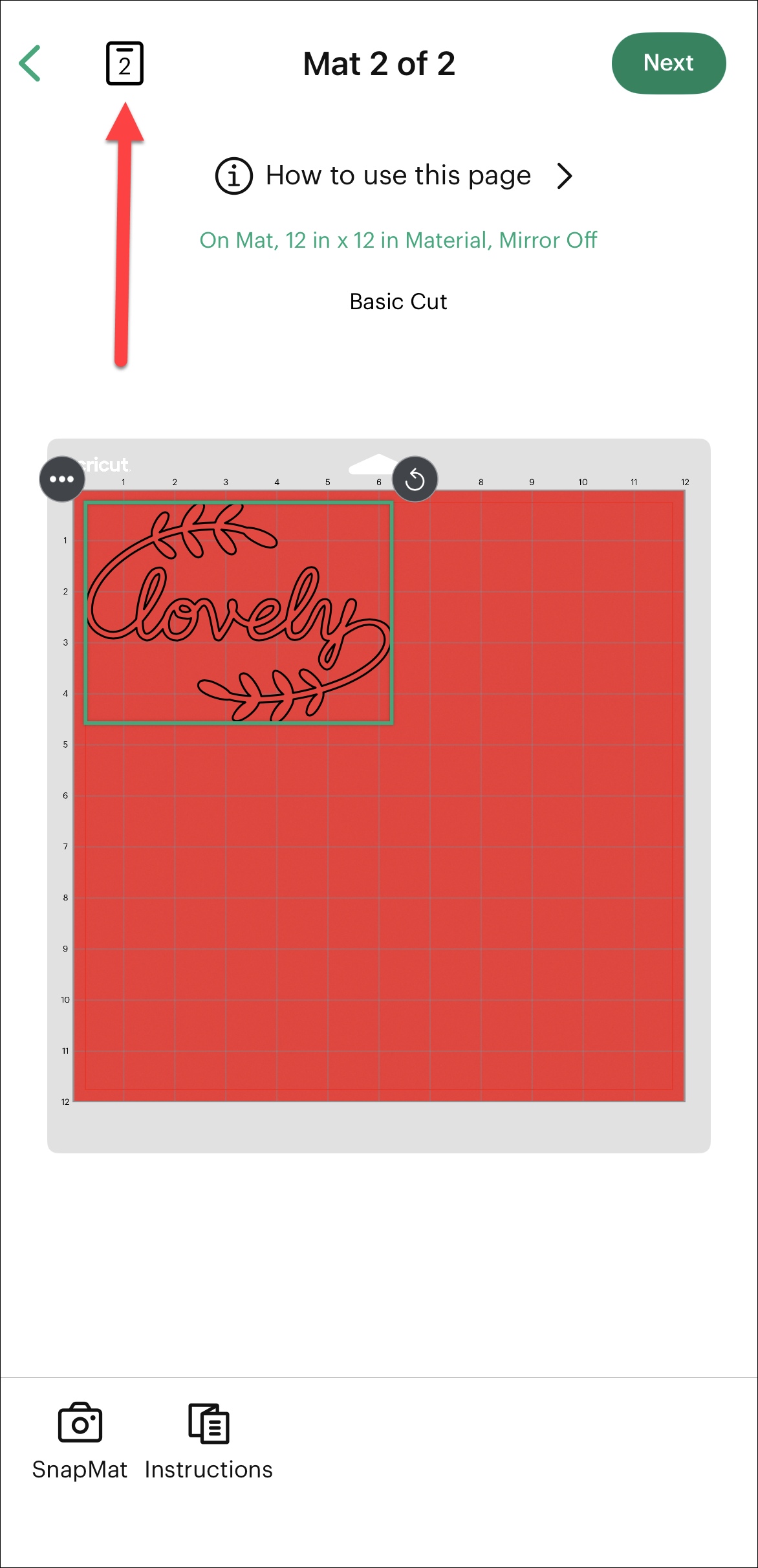

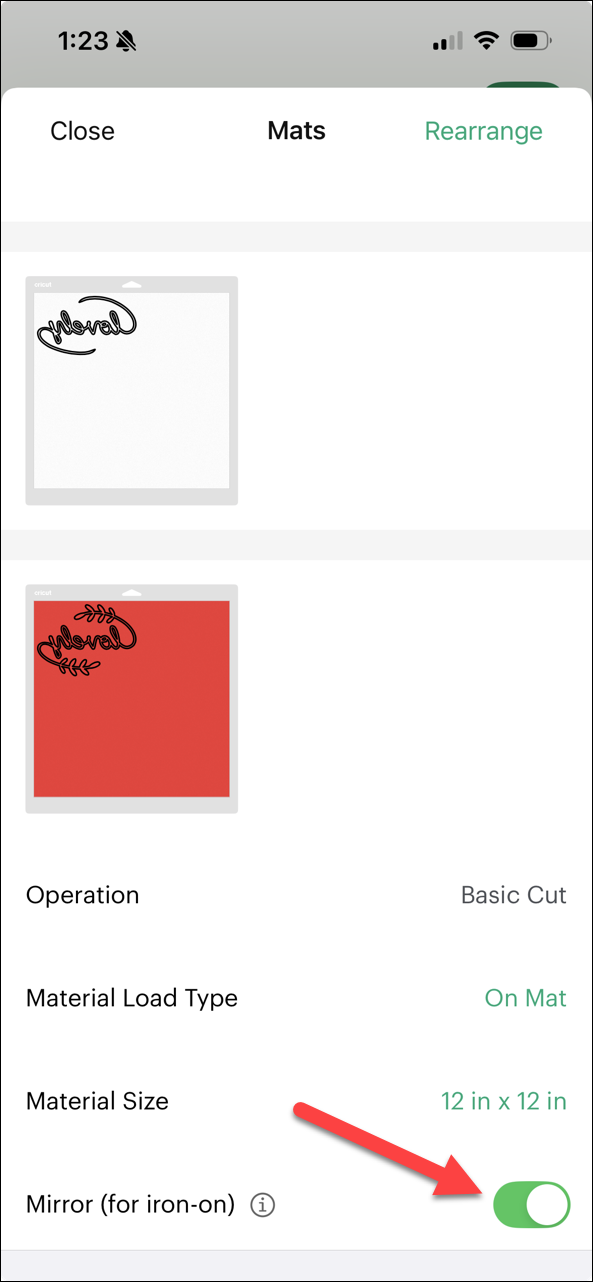

  2. Klepnutím na ikonu podložky v horní části obrazovky zobrazíš nastavení každé podložky.

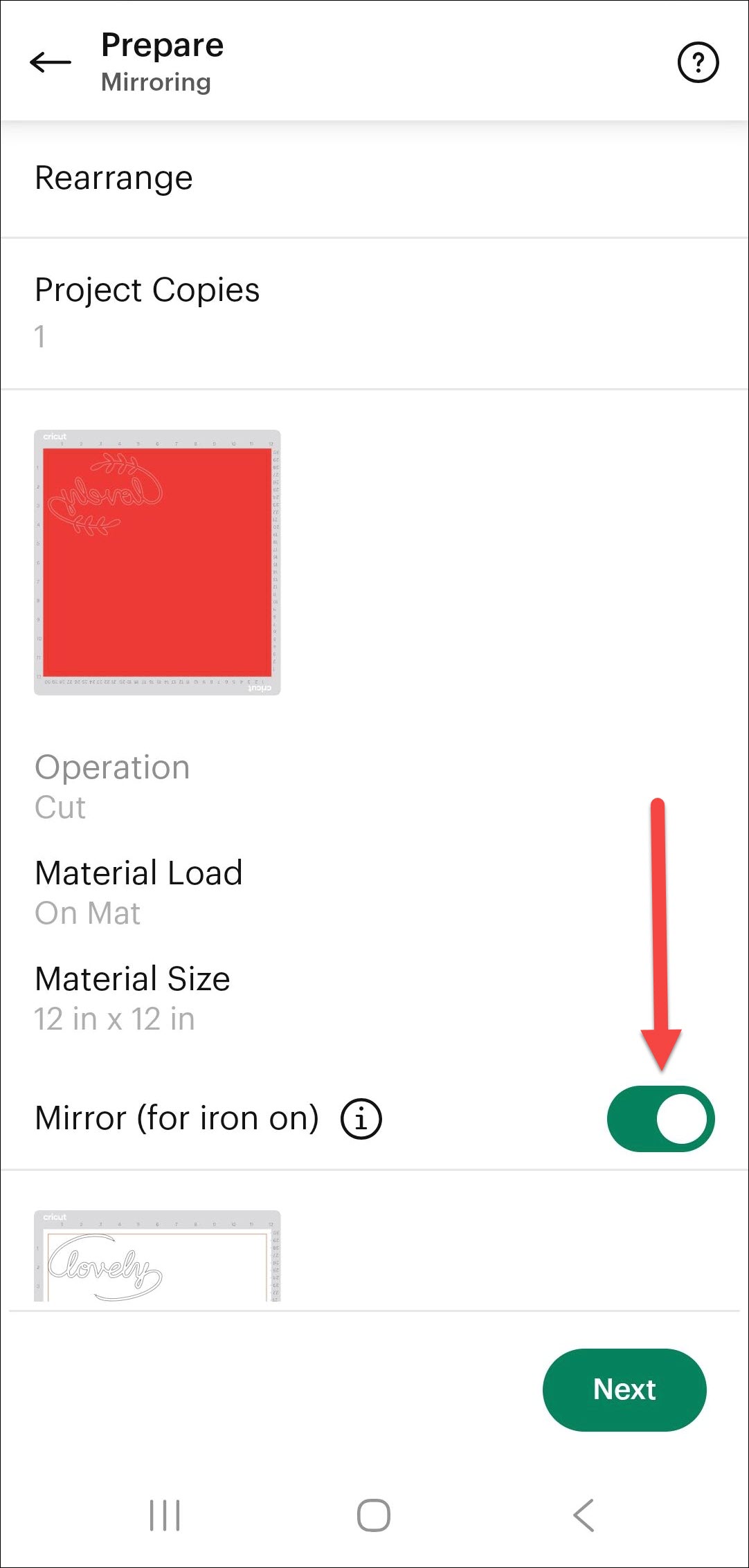

  3. U každé rohože s konstrukčními prvky určenými pro přenos tepla zapněte přepínač Zrcadlo.

  4. Seznam podložek zrušíš opětovným klepnutím na Zavřít ios-mat-settings-395x854.png
    5. v levém horním rohu. Pokračuj klepnutím na tlačítko Další.

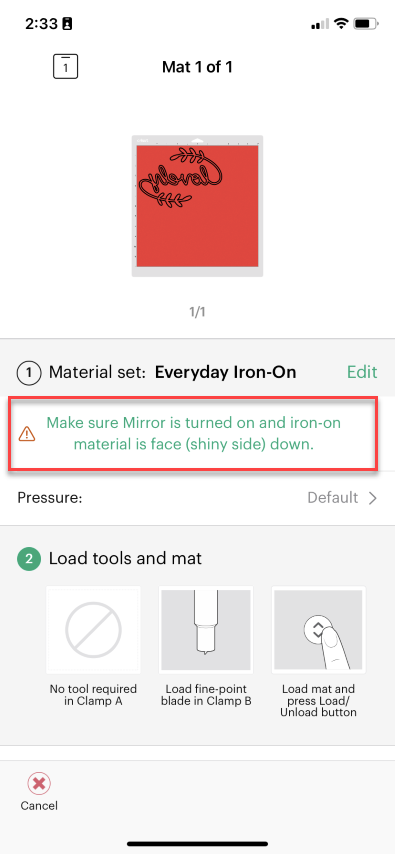

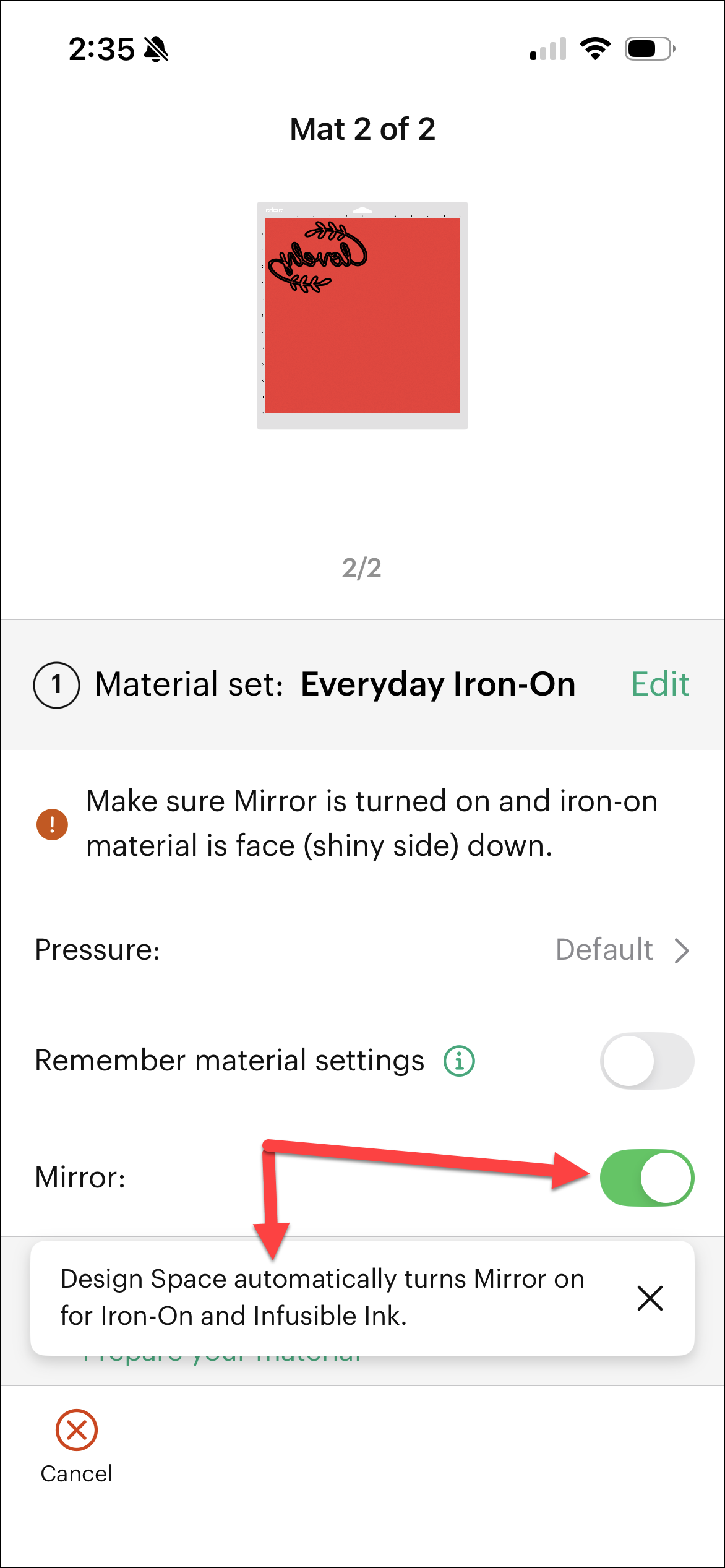

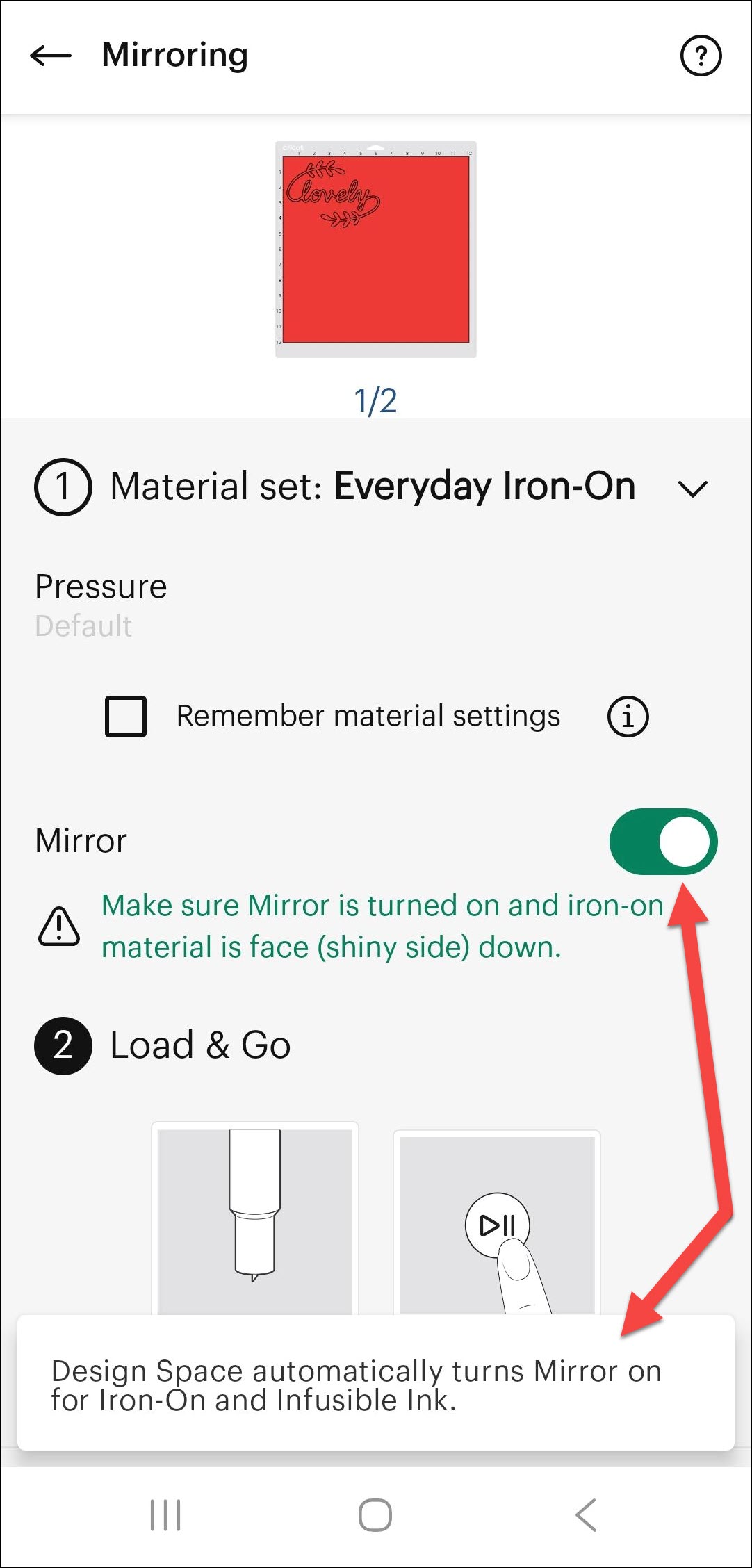

  5. Design Space ti připomene, když si vybereš jakékoli nastavení materiálu pro přenos tepla, které potřebuješ k zrcadlení řezu.


  6. Pokud jsi zapomněl/a zrcadlit svůj projekt, můžeš se stisknutím tlačítka Zrušit vrátit na stránku a zrcadlo zapnout.
  7. Jsi připraven/a k vyřezání!

Důležité: Zrcadlo musíš zapnout pro každou podložku zvlášť. V tuto chvíli není možné zrcadlit více najednou.
