Dlaczego muszę włączyć lustro w Design Space podczas cięcia materiałów do prasowania?
Większość materiałów do naprasowania przylega do błyszczącej, przezroczystej, odpornej na ciepło wyściółki, która chroni Twój projekt podczas procesu wymiany ciepła. Konieczne jest umieszczenie wykładziny materiałowej stroną do dołu, aby maszyna mogła wyciąć projekt i pozostawić wykładzinę w stanie nienaruszonym. Z tego powodu przed cięciem musisz wykonać lustrzane odbicie swojego projektu w Design Space. W przeciwnym razie projekt pojawi się wstecz na materiale bazowym (szczególnie ważne, jeśli projekt zawiera tekst).
Po lewej: Gotowy projekt podczas prawidłowego odbicia lustrzanego.
Po prawej: ukończony projekt, gdy zapomnisz wykonać lustrzane odbicie.
Jak wykonać lustrzane odbicie w Design Space
Wybierz platformę poniżej, aby wyświetlić instrukcje krok po kroku.
- Po zakończeniu dostosowywania projektu i przygotowaniu go do wycięcia kliknij Zrób to, aby przejść do podglądu projektu.
-

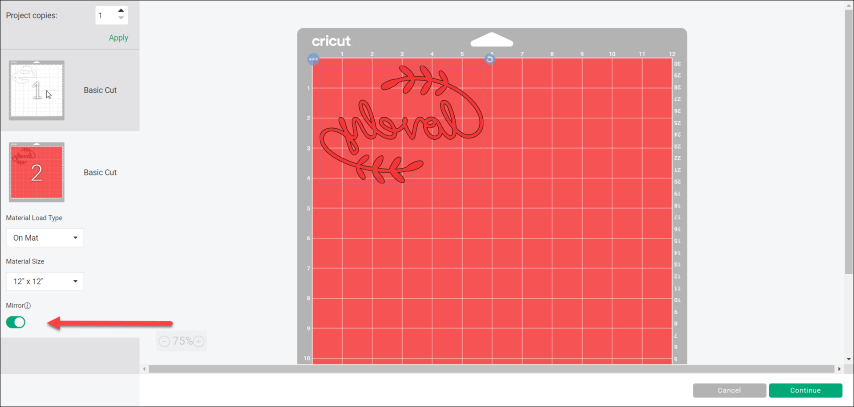

Dla każdej maty z elementami konstrukcyjnymi przeznaczonymi do transferu ciepła należy włączyć przełącznik Lustro.
- Kliknij Dalej, aby zakończyć cięcie.

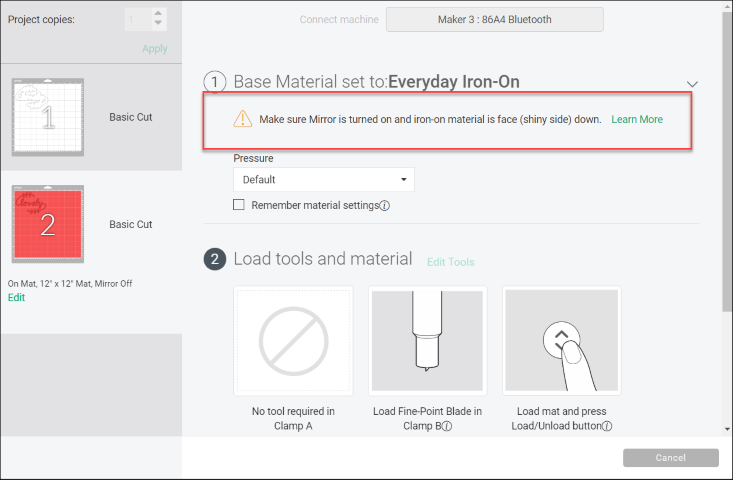

- Jeśli zapomnisz wykonać lustrzane odbicie, Design Space przypomni Ci, gdy wybierzesz dowolne ustawienie materiału przenoszącego ciepło.

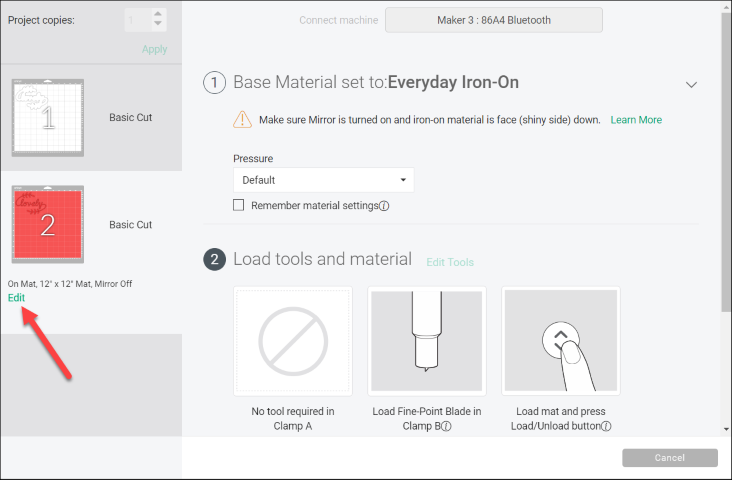

- Wybierz Edytuj, włącz Odbicie lustrzane i wybierz Gotowe. W razie potrzeby powtórz dla każdej maty.
- Możesz już ciąć!
- Gdy skończysz dostosowywać projekt i będziesz gotowy do wycięcia, wybierz Zrób to.
-

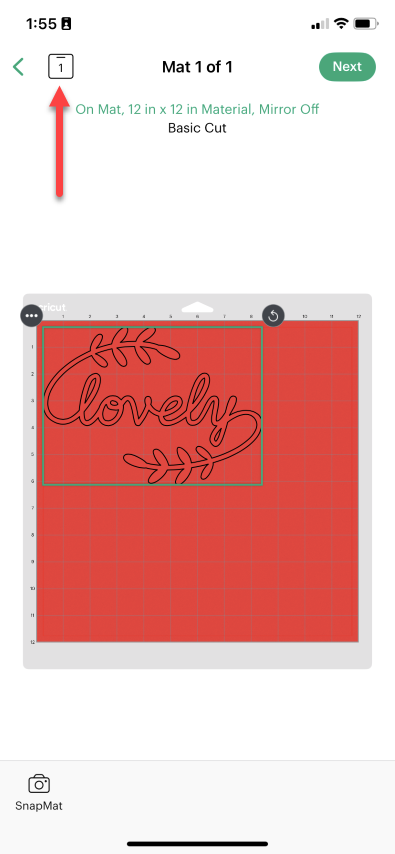

Dotknij ikony maty u góry ekranu, aby wyświetlić ustawienia każdej maty.

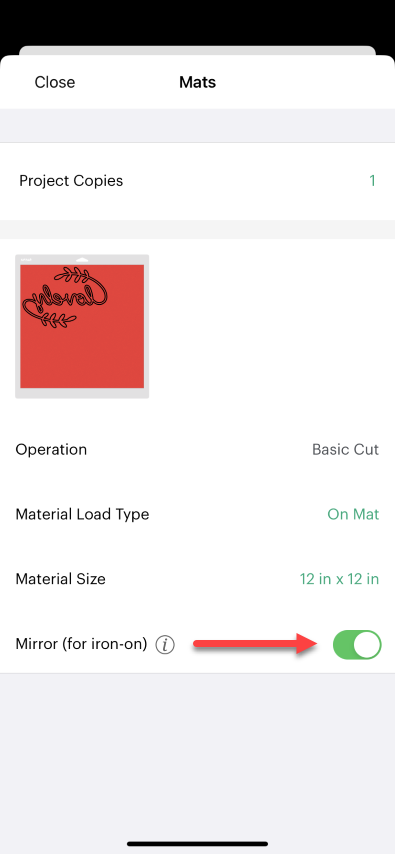

- Dla każdej maty z elementami konstrukcyjnymi przeznaczonymi do transferu ciepła należy włączyć przełącznik Lustro.
- Wybierz Zamknij w lewym górnym rogu, aby zamknąć listę mat. Kliknij Dalej, aby kontynuować.

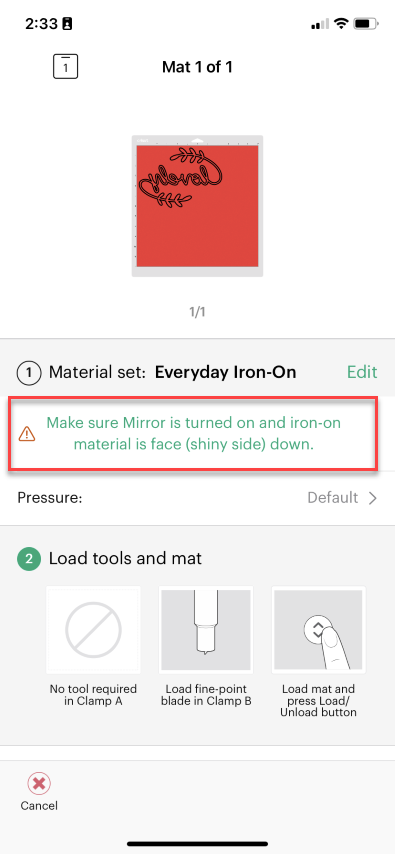

- Design Space przypomni Ci, gdy wybierzesz dowolne ustawienie materiału przenoszącego ciepło, które potrzebujesz, aby wykonać lustrzane odbicie cięcia.
- Jeśli zapomniałeś wykonać lustrzane odbicie projektu, możesz nacisnąć przycisk Anuluj, aby wrócić do strony i włączyć lustrzane odbicie.
- Możesz już ciąć!
Ważne: musisz włączyć odbicie lustrzane dla każdej maty osobno. W tej chwili nie jest możliwe lustrzane odbicie wielu naraz.
